应用背景:
硫酸是一种用途广泛的工业原料,由于市场上销售的硫酸一般为98%的浓硫酸,通常需要将其稀释到不同的浓度以满足各种工艺要求。
技术描述:
硫酸稀释冷却系统由石墨喷射混合器、石墨冷却器、连接管路及控制仪表、控制柜等构成,可将98%的浓硫酸稀释到任意所需的浓度,稀硫酸出口温度可控制在45℃以下。单套系统能够应对高达20 m
3/h的98%浓硫酸稀释要求。

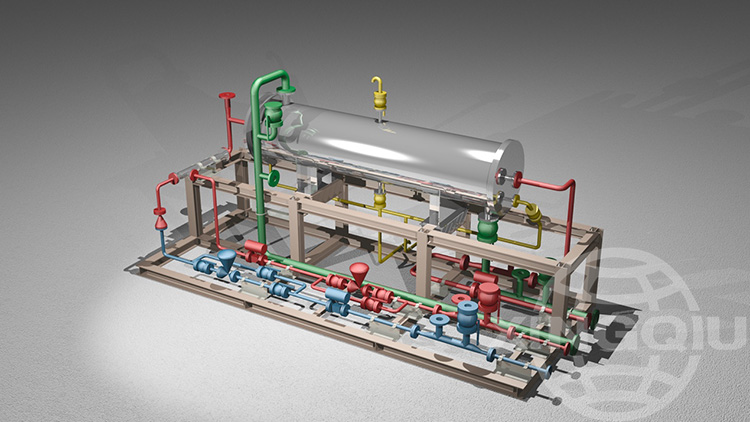

硫酸稀释冷却系统可集成在统一的底座上,以撬块形式供货到项目现场,大幅缩减设备、管道、仪表的安装、检测和调试周期,有利于建设项目的快速推进。
流程简介:
引入石墨硫酸稀释冷却系统的浓硫酸、稀释纯水在混合器内剧烈混合并放出大量的热,随后被迅速送往下游冷却器。冷却器内,被稀释的硫酸与循环冷却水在石墨换热块的不同孔道内对流换热,浓硫酸的溶解热被移至循环冷却水中,系统出口的稀硫酸温度可控制在所需要的范围内。也可根据特殊要求对石墨冷却器的壳程部分进行特殊处理,适应其他具有腐蚀性的冷却物流,或与外部系统进行热耦合,提高能源利用效率。

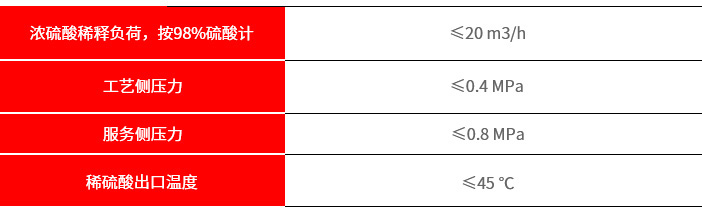

技术特性:
